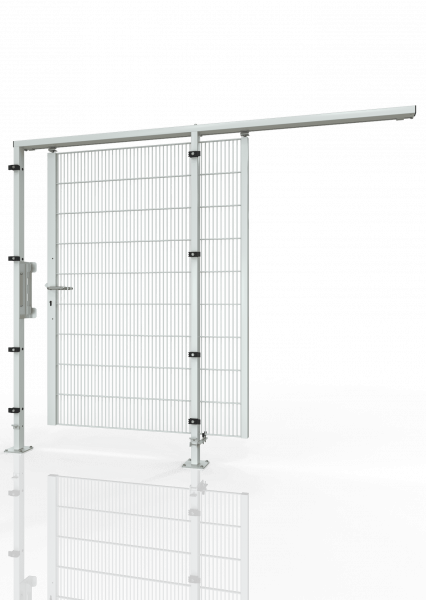

Drzwi przesuwne do osłony bezpieczeństwa maszyny ECONFENCE® BASIC LINE BT01 1200x2200 RAL7035
- Nr artykułu: SW10640
-
Obszar zastosowania:
System osłon bezpieczeństwa maszyn ECONFENCE® BASIC LINE został zaprojektowany jako ekonomiczne i funkcjonalne oddzielenie ludzi od strefy zagrożenia. Z przetestowaną energią uderzenia 950 dżuli, jest nie tylko stabilny, ale również niedrogi w zakupie. Atrakcyjna powłoka proszkowa umożliwia również, na życzenie, wprowadzenie do produkcji firmowego wzoru Państwa firmy. Konstrukcja elementów bezramowych, która jest stosowana we wszystkich naszych liniach produktów, gwarantuje maksymalną elastyczność. Kolejne poprawki, wycięcia siatki i nacięcia wykonuje się błyskawicznie.
Przeznaczenie:
Drzwi przesuwne do osłon bezpieczeństwa maszyn w wersji drzwiowej BT01 są przeznaczone jako element systemu osłon bezpieczeństwa "ECONFENCE® BASIC LINE" w połączeniu z odpowiednim urządzeniem blokującym (w rozumieniu DIN EN ISO 14119) do stosowania jako ruchome, oddzielające urządzenie ochronne do ochrony osób przed dotarciem do punktów niebezpiecznych w maszynach i instalacjach. Samo urządzenie blokujące i akcesoria do jego montażu nie są częścią produktu i certyfikatu.
Korzyści dla produktu i użytkownika:
- Gwarantowana wysoka nośność
- DGUV TEST - Badanie typu - Zgodność z MRL 2006/42/WE
- Prosty i szybki montaż urządzenia ochronnego
- Dostarczane z fabryki z deklaracją zgodności WE i oznakowaniem CE
| Rodzaj produktu: | Drzwi |
| Wykończenie powierzchni: | Malowanie proszkowe |
| Rodzaj materiału: | Stal |
| Kolor RAL: | 7035 - Jasnoszary |
| Wysokość systemu: | 2200mm |
Dane techniczne:
| Typ produktu: | drzwi przesuwne 1-skrzydłowe |
| Zastosowanie: | Kierunek otwierania Uniwersalny (DIN lewy / DIN prawy) |
| Zakres dostawy: | 2 x ościeżnice, poprzeczka, skrzydło drzwiowe, akcesoria montażowe wraz z zestawem akcesoriów do mocowania siatki |
| Wysokość montażu: | 2267 mm |
| Wysokość skrzydła drzwiowego: | 2008 mm |
| Wymiar osi: | 1230 mm |
| Szerokość przejścia: | 953 mm |
| Skrzydło drzwi: | Element kratowy z przyspawaną poprzecznie ramą profilową QR40 |
| Panel drzwi: | Szerokość siatki kraty 19 x 190 mm, zgrzewana punktowo |
| Blokada: | Zewnętrzna i wewnętrzna zapadka aluminiowa, rygiel hakowy, nie zamykana w stanie zamkniętym |
| Przewodnik: | 2 x urządzenia rolkowe z regulacją wysokości do zawieszenia bramy przesuwnej na górnej prowadnicy stalowej, prowadnica rolkowa na dole |
| Prześwit: | 170 mm |
| Wymiary słupka drzwiowego: | 60 x 40 x 2 x 2200 mm |
| Wymiary płyty bazowej: | 140 x 140 x 8 mm, ocynkowane z niebieską pasywacją zgodnie z DIN EN ISO 19598 |
| Waga: | 73 Kg |
| Rodzaj materiału: | Stal |
| Wykończenie powierzchni: | wysokiej jakości powłoka proszkowa |
| Odcień koloru RAL: | RAL 7035 jasnoszary |
| Producen: | TIEMANN Schutz-Systeme GmbH |
| Marka produktu: | ECONFENCE® |
| Linia produktów: | LINIA PODSTAWOWA |
| Certyfikaty: | Tak |
| Dane CAD: | Tak |
